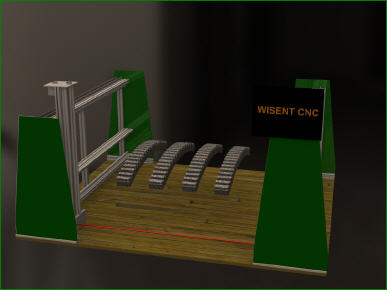

Uitvoeringen WS5D

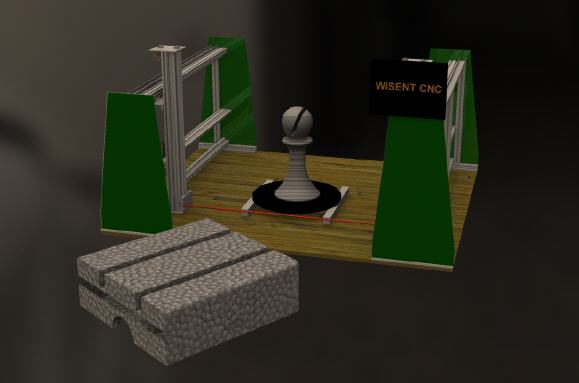

Nieuw is de 5-assige snijmachine WS5D. hierdoor zijn werkelijke 3D bewerkingen mogelijk.
Ook kunnen producten nu in een bewerking aan meerdere zijden worden gesneden en kan
daardoor een onderdeel volledig worden afgewerkt.
Snijden kan direct vanuit een STL file waaraan de snijbewegingen worden gekoppeld.

Een losse draaitafel als upgrade voor uw bestaande WS machine is ook mogelijk.

Optioneel is er de WS5DF deze is voorbereid op het later toevoegen van een freesas.
Dit kan in een 3-assige uitvoering (WS5DF3) of in een 4-assige (WS5DF4) uitvoering.
Met deze machines kan er worden voorgesneden en nagefreesd voor 3D bewerkingen
met ondersnijding.


Vorige

Volgende



UITVOERINGEN WS5D  X   Y   T
WS5D-131315   breedte 1350mm   hoogte 1350mm   draadlengte 1500mm   diameter 600mm
WS5DF  breedte 1350mm  hoogte 1350mm  draadlengte 1500mm  diameter 600mm
WS5DF3  breedte 1350mm   hoogte 1350mm   vast 3-assig  diameter 600mm
WS5DF4  breedte 1350mm   hoogte 1350mm   lengte 1350mm  diameter 600mm


Bewerkingsvlak (B/H): zie tabel
Lengte snijdraad: 1500mm (afh.uitvoering)
Portaal: vast
Ijlgang: 0-1500 mm/min (afh.uitvoering)
Bewerkingsnelheid: 0-1500 mm/min (afh.uitvoering)
Motoren: stappenmotor
Reproduceer nauwkeurigheid: 0.025mm
Max. omkeerfout: < 0.02mm
Max. absolute positioneerfout: < 0.01/100mm
aandrijving: tandriem
Geleiding B-as: ondersteund
Geleiding H-as: ondersteund
