Uitvoeringen WS en WSV

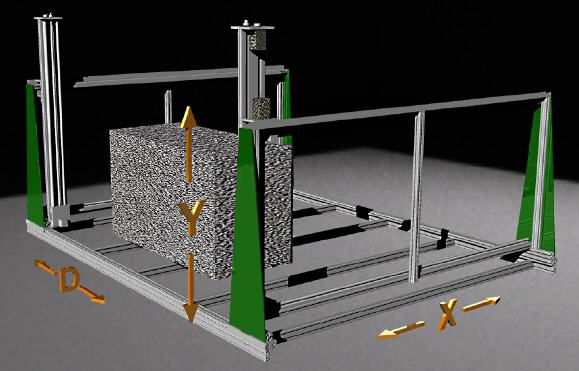

UITVOERINGEN WS (los)   X   Y   D
WS-111311   breedte 1100mm   hoogte 1350mm   draadlengte 0-1100mm
WS-131321   breedte 1300mm  hoogte 1350mm   draadlengte 0-1100mm
WS-211321   breedte 2100mm   hoogte 1350mm   draadlengte 0-2100mm
WS-211331   breedte 2100mm   hoogte 1350mm  draadlengte 0-3100mm
WS-311331   breedte 3100mm   hoogte 1350mm   draadlengte 0-3100mm

UITVOERINGEN WSV (vast)   X  Y  D
WSV-131342   breedte 1300mm  hoogte 1350mm   draadlengte 4150mm
WSV-211342   breedte 2100mm  hoogte 1350mm   draadlengte 4150mm


Bewerkingsvlak (B/H): zie tabel
Lengte snijdraad: 0-5000mm (afh.uitvoering)
Portaal: verschuifbaar of vast (afh.uitvoering)
Ijlgang: 1500-3000 mm/min (afh.uitvoering)
Bewerkingsnelheid: 0-3000 mm/min (afh.uitvoering)
Motoren: stappenmotor
Reproduceer nauwkeurigheid: 0.025mm
Max. omkeerfout: < 0.02mm
Max. absolute positioneerfout: < 0.01/100mm
aandrijving kogelomloop 20 x6mm ,tandheugel
Geleiding B-as: ondersteund 20mm
Geleiding H-as: ondersteund 20mm
